YK43F先導活塞式氣體減壓閥使用說明書(圖)
來源:www.tjueea.org.cn作者:上海凱利科閥門有限公司更新時間:2023-03-17 09:03:04
YK43F先導活塞式氣體減壓閥屬于先導活塞式減壓閥,由主閥和導閥兩部分組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導 閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。主要用于氣體管路,如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。

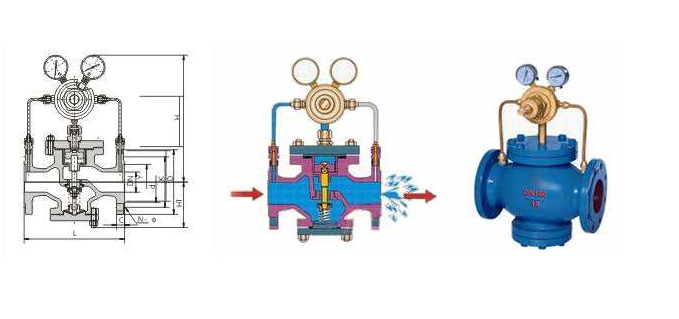

YK43F先導活塞式氣體減壓閥結構圖
執行標準
設計規范:GB/T 12244
結構長度:GB/T 12250
法蘭連接:JB/T 79
試驗與檢驗:GB/T 12245
產品標識:GB/T 12220
供貨規范:JB/T 7928
產品型號
YK43X/F-16C(25,40,64,100,160)
YK43X/F-16P(25P,40P,64P,100P,160P)
主要技術參數和性能指標
公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(MPa)* 2.4 3.75 6.0 9.6 15.0 24.0
密封試驗壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
較高進口壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(MPa) 0.1~1.0 0.2~1.6 0.2~2.5 0.5~3.5 0.5~3.5 0.5~4.5
較小閥前閥后壓差(MPa) 0.15 0.15 0.2 0.4 0.8 1.0
壓力特性偏差 符合GB/T12245-2005標準
流量特性偏差 符合GB/T12245-2005標準
泄漏率 0
工作溫度 ≤120°C
注:殼體試驗不包含膜片和閥蓋
流量系數(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500
主要零件材質
零件名稱 材質
閥體、閥蓋、底蓋 WCB/CF8
閥座 2Cr13/304SS
閥瓣 2Cr13/304SS
缸套 2Cr13/304SS
活塞 2Cr13/304SS
閥桿 2Cr13
膜片 304SS
彈簧 60Si2Mn
密封墊 丁腈橡膠/聚四氟乙烯
導閥體、導閥蓋 25#/304SS
連接尺寸
PN1.6~4.0MPa
公稱通徑DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 290 90
20 160 180 300 98
25 180 200 300 110
32 200 220 300 110
40 220 240 320 125
50 250 270 320 125
65 280 300 325 130
80 310 330 365 160
100 350 380 365 170
125 400 450 475 200
150 450 500 475 210
200 500 550 515 240
250 650 560 290
300 800 705 335
350 850 745 375
400 900 780 405
450 900 730 455
500 950 835 465
PN6.4~16.0MPa
公稱通徑DN 外 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 300 100
20 180 200 310 105
25 200 220 31 120
32 220 230 310 120
40 240 240 335 135
50 270 300 335 135
65 300 340 340 140
80 330 360 380 170
100 380 380 185
125 450 490 215
150 500 490 225
200 550 535 260
250 650 580 310
300 800 725 355
350 850 765 395
400 900 800 435
500 950 855 495
