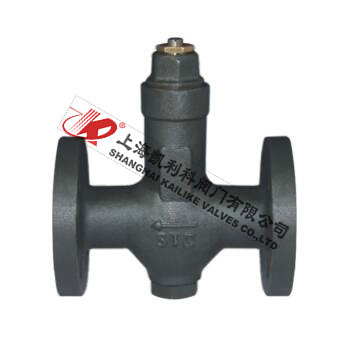

CS44H液體膨脹式波紋管疏水閥是屬于熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供汽,用汽設備的正常進行，提高蒸汽輸送和熱源效率，該產品其關鍵感溫內件，采用優質鋼波紋管，特殊焊接工藝制成，節能效果顯著。具有排水溫度調節機構，可在80-100℃之間調節，使用方便。
| 產品名稱： | 液體膨脹式波紋管疏水閥 | 產品型號： | CS44H |
| 公稱通徑： | DN15～DN100 | 結構形式： | 膨脹式 |
| 公稱壓力： | 1.6MPa | 連接方式： | 法蘭、螺紋 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 自動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、蒸汽等 | 生產廠家： | 上海凱利科閥門有限公司 |

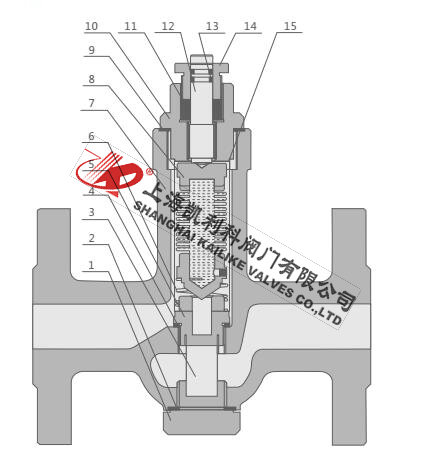

| 序號 | 名稱 | 材料 |
| 1 | 尾螺 | Q235 |
| 2 | 墊片 | PTFE |
| 3 | 濾網 | 304 |
| 4 | 墊片 | H62 |
| 5 | 封圈 | 304 |
| 6 | 彈簧 | 304 |
| 7 | 閥體 | WCB |
| 8 | 波紋管 | 304 |
| 9 | 螺帽 | Q235 |
| 10 | 封圈 | 304 |
| 11 | 墊片 | PTFE |
| 12 | 調節螺桿 | 304 |
| 13 | 橡膠圈 | 橡膠 |
| 14 | 銅螺母 | H62 |
| 15 | 套 | 304 |
| 型號 | 口徑DN | L | H | h | W |
| CS44H | 15 | 150 | 117 | 43 | 44 |
| 20 | 150 | 165 | 48 | 44 | |
| 25 | 160 | 170 | 53 | 44 | |
| 32 | 230 | 136 | 72 | 48 | |
| 40 | 230 | 136 | 72 | 48 | |
| 50 | 230 | 235 | 82 | 50 | |
| 65 | 230 | 235 | 82 | 62 | |
| 80 | 310 | 320 | 113 | 75 | |
| 100 | 310 | 320 | 113 | 95 |
| 型號 | 口徑DN | L | H | h | W |
| CS14H | 15 | 90 | 150 | 43 | 44 |
| 20 | 100 | 150 | 48 | 48 | |
| 25 | 120 | 165 | 48 | 50 | |
| 32 | 130 | 175 | 72 | 62 | |
| 40 | 140 | 185 | 72 | 62 | |
| 50 | 160 | 195 | 82 | 75 |
| 型號 | 口徑DN | L | H | h | W |
| CS16 | 15 | 35 | 176 | 92 | 49 |
| 20 | 35 | 176 | 92 | 49 | |
| 25 | 37 | 190 | 102 | 57 | |
| SC | 15 | 35 | 150 | 63 | 49 |
| 20 | 35 | 150 | 63 | 49 | |
| 25 | 37 | 165 | 71 | 57 |
聲明：【CS44H液體膨脹式波紋管疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS44H液體膨脹式波紋管疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
