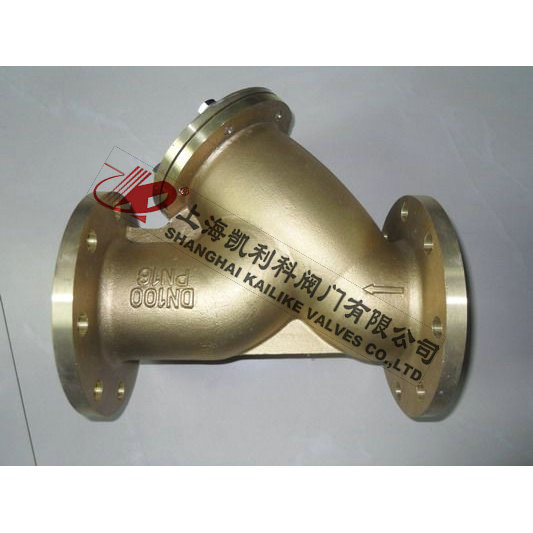

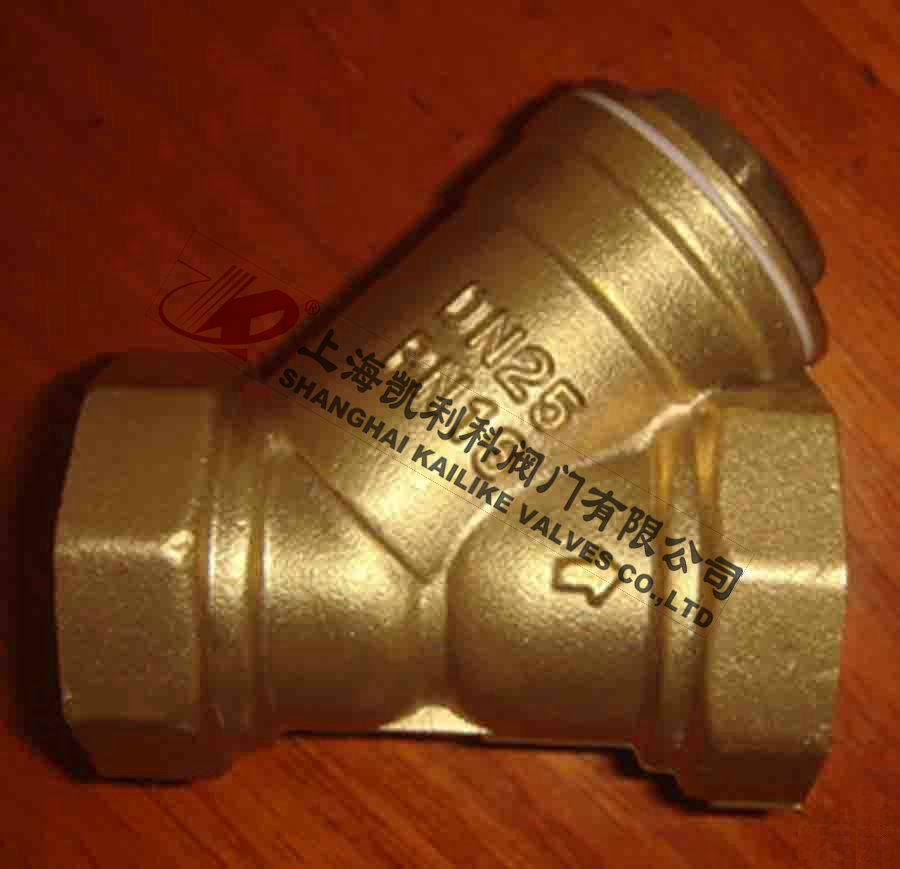

產品名稱：	黃銅過濾器	產品型號：	GL41H、GL11H
公稱通徑：	DN10～DN150	結構形式：	Y型
工作壓力：	1.6MPa	連接方式：	法蘭、內螺紋
適用溫度：	-20ºC～+150ºC	功能作用：	過濾管道中的雜質
閥體材質：	不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

GL41H、GL11H黃銅過濾器主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。主要用于水、蒸氣等介質。

結構特點

1、采用不銹鋼雙層網結構，堅固耐用，
2、具有結構先進、流阻小、排污方便、納污量大等等特點，
3、使用維護極為方便。可根據用戶需要設置過濾網的目數。

技術參數

1、公稱壓力：1.6MPa
2、工作介質：水、油、氣
3、工作溫度：-20ºC～+150ºC
4、管螺紋符合：ISO228標準
5、法蘭標準：GB9113標準

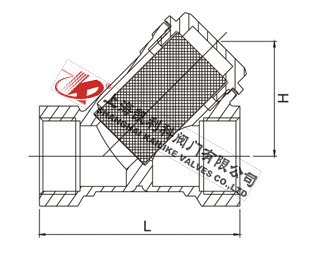

外形結構圖



主要外形尺寸

DN	SIZE	L	H
10	3/8	46	27
15	1/2	57	33.5
20	3/4	67	38
25	1	76	44
32	1-1/4	94	55
40	1-1/2	102	61
50	2	124	76.5
65	2-1/2	140	87.5

外形結構圖



主要外形尺寸

DN	L	H	D	B	n-Φd
32	152	90	100	30	4-18
40	178	100	110	33	4-18
50	208	110	125	42	4-18
65	243	150	145	53	4-18
80	273	160	160	72	8-18
100	310	200	180	83	8-18
125	336	225	210	110	8-18
150	395	250	240	123	8-23



聲明：【GL41H,GL11H黃銅過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GL41H,GL11H黃銅過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
